产品概述：
喷雾干燥是液体工艺成形和干燥工业中最广泛应用的工艺。最适用于从溶液、乳液、悬浮液和可塑性糊状液体原料中生成粉状、颗粒状或块状固体产品。因此，当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时。喷雾干燥是一道十分理想的工艺。
工作原理：
空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。料液经塔体顶部的高速离心雾化器，(旋转)喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。成品连续地由LPG系列高速离心喷雾干燥机干燥塔底部和旋风分离器中输出，废气由风机排空。
产品特点：
干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％-98％的水份，完成干燥时间仅需数秒，特别适用于热敏性物料的干燥。
LPG系列高速离心喷雾干燥机产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。
生产过程简化，操作控制方便。对于含湿量40—60％(特殊物料可达90％)的液体能一次干燥成粉粒产品，干燥后不需粉碎和筛选，减少生产工序，提高产品纯度。对产品粒径，松密度，水份，在一定范围内可通过改变操作条件进行调整，控制和管理都很方便。
应用范围：
* 化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白碳黑等。
* 塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。
* 食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋请(黄)等。
* 食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。
* 糖类: 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。
* 陶瓷：氧化铝、瓷砖材料、氧化镁、滑石粉等。
技术参数：
项目\参数 |
5 |
25 |
50 |
150 |
200-2000 |
入口温度（℃） |
140-350自控 |
出口温度（℃） |
80-90 |
水份最大蒸发量 |
5 |
25 |
50 |
150 |
200-2000 |
离心喷雾头传动形式 |
压缩空气传动 |
机械传动 |
最高转速（r.p.m） |
25000 |
18000 |
18000 |
15000 |
8000-15000 |
喷雾盘直径（mm） |
50 |
120 |
120 |
150 |
180-240 |
热源 |
电 |
蒸汽+电 |
蒸汽+电，燃油、煤气、热炉风 |
电加热最大功率（kw） |
9 |
36 |
72 |
99 |
|
外形尺寸（m） |
1.8×0.93×2.2 |
3×2.7×4.26 |
3.5×3.5×4.8 |
5.5×4.7 |
按实际情况确定 |
干粉回收（%） |
≥95 |
订货须知：
● 料液名称，物性，含固量（或含水量）、粘度，表面张力，PH值。
● 干燥后粉料容重，允许残余含水量，粒度，允许最高温度。
● 产量要求、每天开办时间。
● 供热方式要求、使用燃料要求。
● 控制要求：进、出口温度是否需要自控。
● 收粉要求：是否安装带式捕集器，环境对排放尾气要求。
喷雾式干燥机
喷雾干燥是采用雾化器将食品原料液分散为雾滴，并用热气体干燥雾滴而获得产品的一种干燥方法。
一、喷雾干燥的原理和流程

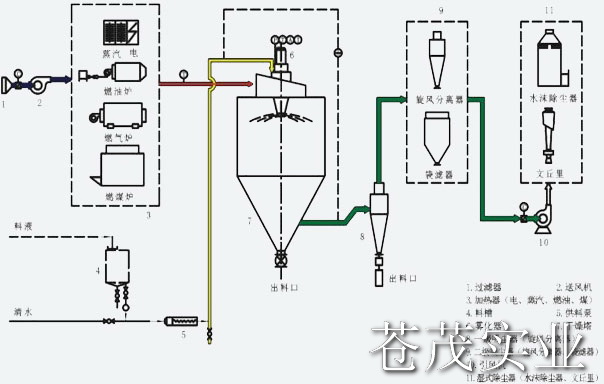

喷雾干燥的典型工艺流程如图l0—8所示，由空气加热系统、原料液供给系统、干燥系统、气固分离系统和控制系统等组成，统称为喷雾干燥机。主要装置有空气过滤器、空气加热器、雾化器、干燥室(塔)、料罐及压力泵、旋风分离器及风机等。
喷雾式干燥机的主要工作过程是：外界新鲜空气通过空气过滤器、鼓风机，进入空气加热器，使空气温度提高到160℃左右，送进干燥室(塔)。在进入干燥室(塔)前，热空气先通过匀风板，使热空气均匀分布，防止旋涡，避免焦粉发生，以保证干燥效果。需干燥处理的物料液，经杀菌处理后进入料罐，再由压力泵送至雾化器，料液以雾状喷出并与热空气混合，物料微粒吸取热量，瞬间水分蒸发，形成粉末向下降落，经过一段恒速干燥，进一步蒸发水分，粗颗粒落人干燥室(塔)的锥形底部并排出机外。干燥后的物料细粉粒和低温湿空气经旋风分离器分离，废空气由排风机排放，干燥细粉末产品落下由卸料器连续排出。
二、喷雾干燥的特点
(1) 由于雾滴群的表面积很大，物料所需的干燥时间很短。
(2) 在高温气流中，表面润湿的物料温度不超过干燥介质的湿球温度，由于迅速干燥，终的产品温度也不高，因此，喷雾干燥特别适用于热敏性物料。
(3) 根据喷雾干燥操作上的灵活性，可以满足各种产品的质量指标，例如粒度分布、形状、性质、产品的色、香、味、生物活性以及最终产品的湿含量。
(4) 简化工艺流程。在干燥塔内，可直接将溶液制成粉末产品，此外，喷雾干燥容易实现机械化、自动化，减轻粉尘飞扬，改善劳动环境。
(5)当空气温度低于150℃时，容积传热系数较低，所用设备容积较大。
(6)为了将气固混合物彻底分离，一般需要两级除尘。
(7)热效率不高，一般顺流塔型为30％-50％，逆流塔型为50％-75％。
|
