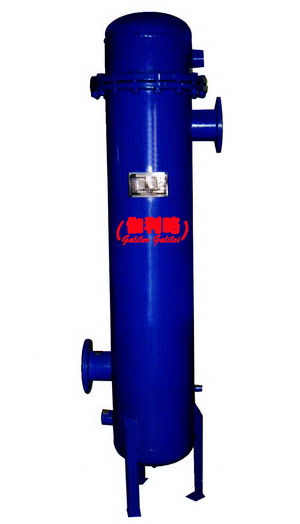

◎后部冷却器
Compress Air oil/water Separator
一、工况条件与技术指标
Working condition and technical data
进气温度（Inlet temperature): ≤80℃
冷却方式（Cooling method): 水冷(Water-cooling)
进气压力（Inlet pressure): 0.4～1.0MPa
压力损失（Pressure drop): ≤0.03MPa
压力露点（Dew point): 2～10℃
制冷剂（Refrigerant): R22
冷却水进口压力（Cooling water inlet pressure)：≤0.2～0.4MPa
冷却水进口温度（Cooling water inlet temperature)：≤32℃
后部冷却机作用：
由空压机排出的高温压缩空气中混有水、油等气态杂质，如果直接输入净化处理设备和使用，会造成运行，维修成本增加及生产效率降低。后部冷却器适用于高温，高湿的环境，能有效地冷却高温压缩空气，凝结排除压缩空气中的大量水、油等杂质防止压缩空气中的污染物影响后道设备的运行。
后部冷却器特点：
气流管程流向，耐压高，压力损失小，排污流畅方便。
光滑管壁铜管，防止杂质积垢，影响换热效果。导流固定铝板，有效地增大换热面积。
二、型号规格与性能参数
Model,size & technical data
| 项目 型号 |
CM-15HB |
CM-20HB |
CM-25HB |
CM-30HB |
CM-40HB |
CM-50HB |
CM-60HB |
CM-80HB |
CM-100HB |
CM-120HB |
CM-150HB |
CM-180HB |
CM-200HB |
|
| 空气处理量（Nm3/min) |
17 |
23 |
27 |
33 |
45 |
55 |
65 |
85 |
100 |
120 |
150 |
180 |
200 |
| 电源（V/Hz) |
380/50 |
| 压缩机功率（HP) |
3.9 |
4.2 |
5.5 |
6.5 |
8.5 |
10.5 |
13.5 |
20 |
25 |
30 |
37.5 |
45 |
50 |
| 空气进出口径 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
| 冷却水循环量（Nm3/h) |
3 |
3.7 |
4.4 |
5.9 |
7.4 |
8.9 |
11.1 |
14.8 |
18.5 |
22 |
29.5 |
33.3 |
37 |
| 冷却水进出口径 |
ZG1" |
ZG11/2" |
ZG2" |
ZG21/2" |
| 重量（Kg） |
200 |
350 |
425 |
6300 |
750 |
900 |
1250 |
1500 |
1750 |
|
|
|
|
| 外形尺寸 |
长（mm) |
1180 |
1400 |
1400 |
1850 |
1850 |
1850 |
2400 |
2400 |
2750 |
2750 |
3000 |
3000 |
3450 |
| 宽（mm) |
670 |
750 |
750 |
840 |
840 |
840 |
1000 |
1000 |
1560 |
1560 |
1750 |
1750 |
2000 |
| 高（mm） |
1160 |
1275 |
1275 |
1435 |
1435 |
1435 |
1560 |
1560 |
2140 |
2140 |
2240 |
2240 |
2450 |
