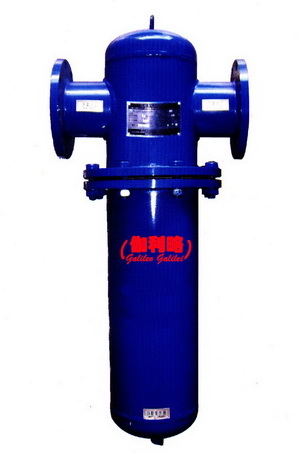

◎精密过滤器
Air Filter

一、工况条件与技术指标
Working condition and technical data
进气温度（Inlet temperature): ≤80℃
进气压力（Inlet pressure): 0.4～1.0MPa
为什么要用精密过滤器？
众所周知，在任何工况下，未经处理过的空气含有很多杂质，如：水、锈、颗粒尘埃及油。如果不除去这些杂质，它们将导致额外的生产损耗、产品质量问题及高维护成本。压缩空气是大规模工业化生产的主要安全能源。提高压缩空气品质就是降低生产成本。
精密过滤器概述
工作原理
精密过滤器(又称作保安过滤器)，筒体外壳一般采用不锈钢材质制造，内部采用PP熔喷、线烧、折叠、钛滤芯、活性炭滤芯等管状滤芯作为过滤元件，根据不同的过滤介质及设计工艺选择不同的过滤元件，以达到出水水质的要求。机体也可选用快装式，以方便快捷的更换滤芯及清洗。该设备广泛应用于制药、化工、食品、饮料、水处理、酿造、石油、印染、环保等行业，是各类液体过滤、澄清、提纯处理的理想设备。
结构特点
精密过滤器具有纳污能力高、耐腐蚀性强、耐温好、流量大、操作方便、使用寿命长、没有纤维脱落等诸多特点。 各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合。
精密过滤器应用
用于各种悬浮液的固液分离，适用范围广，适用于医药。食品。化工。环保。水处理等工业领域、各种涂装设备顶棉过滤及框架式、袋式过滤器，适用于精细化工，油品，食品医药，水处理等场合。[1]
精密过滤器特点
1、高效能去除水、油雾、固体颗粒，100%去除0.01μｍ及以 上颗粒、油雾浓度控制在0.01ppm/wt；
2、结构合理，体积小、重量轻；
3、带有防护罩塑胶外壳和铝合金外壳可选择。
4、三级分段净化处理，使用寿命长
精密过滤器材料
1、外壳：铝合金；
2、防护罩：塑胶杯、聚碳酸脂、金属杯、铝合金；
3、滤芯材料：B、C系列环保特殊纤维、不织布；D系列、 活性碳；
4、 液位指示器、金属杯、PV。
过滤器选型的一般原则
1、进出口通径
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

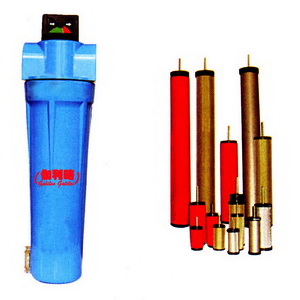

精密过滤器滤芯
精密过滤器滤芯是过滤器的心脏，顾名思义为滤芯。滤芯的主要也是过滤器的主要原理，是为了净化原生态的资源和资源的再利用，而需要的净化设备，滤芯一般主要用在油过滤、水过滤、空气过滤等过滤行业。除去过滤介质中少量杂质，可保护设备的正常工作或者空气的洁净，当流体经过过滤器中具有一定精度的滤芯后，其杂质被阻挡，而清洁的流物通过滤芯流出。
过滤器滤芯能够受到污染的介质被净化，达到我们生产、生活所需要的洁净状态，具有一定的洁净度。 过滤器滤芯使用范围非常广泛，大到工业生产如钢铁冶炼、电力生产、海洋净化等等，小到生活饮用水处理、生活垃圾在利用、汽车燃用过滤、自行车润滑油过滤等等，所以说，我们生活当中洁净技术都在使用过滤器、滤芯。 过滤器滤芯根据使用介质分为：空气过滤器滤芯、水过滤器滤芯、油过滤器滤芯。
二、伽利略冷冻式干燥机产品特点：
三、型号规格与性能参数
Model,size & technical data
| 型号 项目 |
处理量Nm3/min |
外形尺寸mm |
接口尺寸 |
重量Kg |
| 长 |
宽 |
| C、T、A、AA、H－001 |
1.2 |
280 |
106 |
ZG1" |
3 |
| C、T、A、AA、H－002 |
2.4 |
315 |
106 |
ZG1" |
4 |
| C、T、A、AA、H－003 |
3.8 |
400 |
140 |
ZG11/2" |
5 |
| C、T、A、AA、H－006 |
6.5 |
630 |
140 |
ZG2" |
8 |
| C、T、A、AA、H－010 |
10.7 |
630 |
140 |
ZG2" |
8 |
| C、T、A、AA、H－013 |
13.8 |
725 |
160 |
DN65 |
10 |
| C、T、A、AA、H－015 |
17 |
850 |
315 |
DN65 |
35 |
| C、T、A、AA、H－020 |
23 |
900 |
315 |
DN80 |
45 |
| C、T、A、AA、H－025 |
27 |
900 |
315 |
DN80 |
45 |
| C、T、A、AA、H－030 |
33 |
1020 |
375 |
DN80 |
75 |
| C、T、A、AA、H－040 |
45 |
1020 |
375 |
DN100 |
75 |
| C、T、A、AA、H－050 |
55 |
1020 |
375 |
DN125 |
75 |
| C、T、A、AA、H－060 |
65 |
1120 |
475 |
DN125 |
90 |
| C、T、A、AA、H－080 |
85 |
1160 |
560 |
DN125 |
145 |
| C、T、A、AA、H－100 |
100 |
1160 |
560 |
DN150 |
145 |
| C、T、A、AA、H－120 |
120 |
1250 |
630 |
DN150 |
180 |
| C、T、A、AA、H－150 |
150 |
1250 |
630 |
DN150 |
180 |
| C、T、A、AA、H－180 |
180 |
1320 |
670 |
DN200 |
240 |
| C、T、A、AA、H－200 |
200 |
1320 |
670 |
DN200 |
240 |
四、相关知识：
一、冷冻式干燥机工作原理、操作事项及维护保养。
1、冷冻式干燥机系统流程图。
2、冷冻式干燥机工作原理。
3、冷冻式干燥机机台主要仪表及主要控制开关说明。
4、冷冻式干燥机主要控制器。
5、冷冻式干燥机主要零配件。
6、冷冻式干燥机制冷系统冷媒循环原理。
7、冷冻式干燥机机器的操作与保养。
二、压缩空气为什么要干燥？
三、基础知识
1、什么是压缩空气，有那些特点。
2、什么是空气的标准状态。
3、温度。
4、大气压力、绝对压力、表压力的含义。
5、空气湿度的定义。
6、什么是压力露点。
四、压缩空气质量等级的表示方法。
五、压缩空气净化的质量等级。
六、压缩空气净化设备产品概述。
七、空气净化设备主要部件。
八、压缩空气干燥方法。
九、压缩空气净化系统配置图。
十、吸附式干燥机工作原理、操作事项及维护保养。
1、吸附式干燥机概述。
2、无热式吸附式干燥机的产品流程图及工作原理。
3、微热式吸附式干燥机的产品流程图及工作原理。
4、无热式组合干燥机的产品流程图及工作原理。
5、吸附式干燥机基础知识。
6、吸附式干燥机主要配件。
7、吸附式干燥机注意事项。
8、吸附式干燥机的易损件。
十一、大气压力/压力露点换算表。
十二、常用单位换算表。
|
