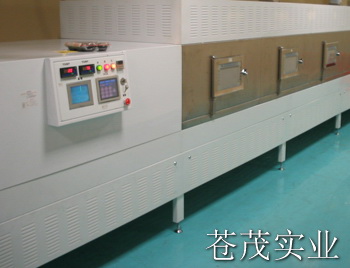

“品紫”的微波干燥机
“品紫”的微波干燥
1常规干燥工艺
“品紫”是生产复写纸、打字色带和医用紫药水等产品的主要化工原料。这
种化工染料最终成品为粉末状，其常规干燥生产工艺是将含水率50%左右浆液
状的品紫先浓缩为含水率14%左右的膏状物，再置放于盘状容器内进人烘箱，
在75 ~80度温度下干燥l0h，取出冷却8h后粉碎。然后再重复二次上述干燥操
作，最终得到含水量小于6%的品紫成品。因此，其整个干燥生产周期长达近
50h。其中每批产品都需要经过干燥和粉碎三次。粉碎时粉尘四散飞扬，产品损
失率大且污染环境。装盘和倒盘重复操作、劳动强度大。
2，微波干燥工艺设计和设备结构
(1)微波干燥工艺设计进行技术改造并不是一概更换旧工艺所需的设备，
而是以尽可能利用原工艺合理性的部分，改革其“问题”的工艺增加新工艺所需
的设备，遵循此原则我们进行如下工艺设计。
微波干燥工艺流程为:
液状品紫染料→蒸汽夹层浓缩→微波加热干燥→冷却、粉碎→成品
(含水率为50%) (含水率为18% ~20 % )(含水率为3 % ~6%)
该工艺设计特点，即蒸气加热浓缩与微波干燥相组合的方法，完成产品干
燥。它能很好地利用原工艺的设备，但减少和避免了原工艺的多次装盘和倒盘操
作。解决产品损失率高、环境污染和操作强度大等伺题。其次，将微波干燥作为
产品的终端干燥，能充分发挥微波加热适合于低含水率物料干燥，缩短生产周
期，提高效率。
“品紫”的微波干燥机的优点：
经微波干燥的“品紫”产品品质提高，节能，功效高;产品损失率降低，有
很好的经济效益。在微波千燥化工产品的应用中具有示范作用，具体来说如下:
①工效高。将“品紫”的终端干燥改由微波干燥，可节省干燥时间使生产
周期缩短近一半多。相当于增加一倍的产量。
②产品质量可提高一个等级。
③基本消除产品加工过程中的粉尘落地损失。
“品紫”的微波干燥机技术参数
设备大小可根据产量来定做，我公司可提供样机做工艺试验，欢迎新老朋友前来考察、洽谈！ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 微波式干燥机 电磁辐射干燥，就是利用微波的电磁感应或红外线辐射效应，对物料实施加热干燥处理。与其他外部加热干燥法不同的是，这种干燥方法是从物料外部、内部同时均匀加热的方法，因此，这种干燥处理方法时间短，不会因过热变质或焦化，其干燥制品的质量好，尤其是热敏性食品的干燥效果更加令人满意。 一、微波加热器 (一)微波干燥系统组成原理 微波干燥系统主要由微波发生器、电源、波导装置、加热器、冷却系统、传动系统、控制系统等组成(图10—10)。用于加热干燥的微波管主要是速调管和磁控管。速调管常用于高频率或大功率的场合。微波管产生的微波通过波导装置传输给加热器。加热器主要有箱式、极板式和波导管式等类型。  (二)箱式微波干燥器 箱式微波干燥器由矩形谐振腔、输入波导、反射板、搅拌器等部分组成。如图10—11所示。微波经波导装置传输至矩形箱体内，矩形各边尺寸都大于1／2波长，从不同的方向都有波的反射，被干燥物料在腔体内各个方向均可吸收微波能，被加热干燥。没有被吸收的微波能穿过物料到达箱壁，由于反射又折射到物料上。这样，微波能全部用于物料的加热干燥。  二、红外线辐射加热器 红外辐射加热器是将电能或热能转变成红外辐射能，实现高效加热与干燥。从供热方式来分有直热式和旁热式两种。 (1)直热式辐射器 是指电热辐射元件既是发热元件又是热辐射体，通常将远红外辐射涂层直接涂在电阻线、电阻片、电阻网、金属氧化物电热层或硅碳棒上，形状上制成灯式、管式、板式及其他异形等式样。直热式器件升温快、重量轻，多用于快速或大面积供热。 在直热式辐射器中，电阻带式辐射器的应用范围最广，这种辐射器是以铁铬铝合金电阻带或铬镍合金电阻带为电热基体，在其表面喷涂烧结铁锰酸稀土钙或其他高发射率涂料而制成。电阻带热情性小、升温快，适合于中低温加热干燥，寿命长，维修方便。在使用电阻带式辐射器时，可以选配反射集光装置以加强干燥效果。 (2)旁热式辐射器 是指由外部供热给辐射体而产生红外辐射，其能源可借助电、煤气、蒸汽、燃气等。辐射器升温慢、体积大，生产工艺成熟、使用方便，可借助各种能源，做成各种形状，且寿命长，故仍广泛应用。 旁热式辐射器有灯式、管式、板式等多种。板式远红外线辐射器是将电阻线夹在碳化硅板或石英砂板的沟槽中间，在碳化硅板或石英砂板的外表面涂覆有一层远红外涂料，当电阻线通电加热至一定温度后，即能在板表面发出远红外辐射。具有热传导性好、省电、温度分布均匀等特点，应用广泛。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
—欧洲品质— -典型客户案例 我公司不断从欧洲引进、更新本产品的技术，使之处于国际领先水平。与此同时，我公司在引进欧洲技术基础上加入我们的创新，使本产吕更适合国内使用，效果更好，使用寿命更长。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
