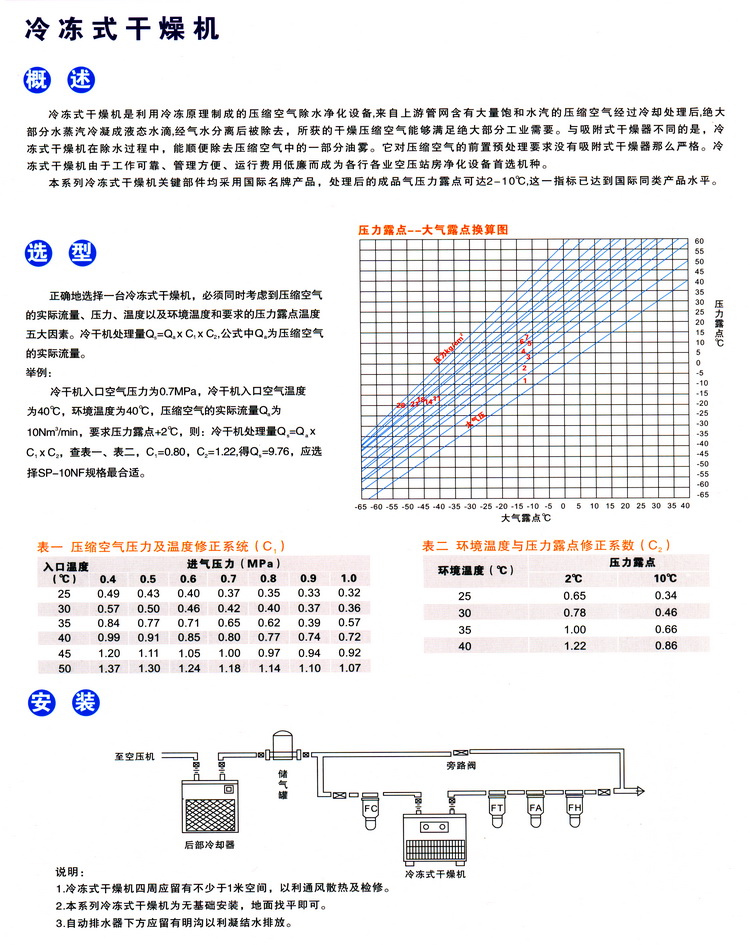

◎风冷型冷冻式干燥机
High inlet temperature air-cooling Refrigerated Air Dryer
一、工况条件与技术指标
Working condition and technical data
进气温度（Inlet temperature): ≤80℃
冷却方式（Cooling method): 风冷(Air-cooling)
进气压力（Inlet pressure): 0.4～1.0MPa
压力损失（Pressure drop): ≤0.03MPa
压力露点（Dew point): 2～10℃
制冷剂（Refrigerant): R22
二、伽利略冷冻式干燥机产品特点：
1） 人性化设计：科学合理结构设计，外型新颖，美观大方，操作、维护、保养方便，安装简便（无基础）。
2） 机器制冷系统及空气系统经专家结合全国各地不同工况的差异性进行综合准确计算，设计参数留20%以上的裕量。
3） 制冷压缩机：采用国际知名品牌，如：松下、谷轮、泰康、美优乐公司等高性能制冷压缩机，低震动、低噪音、性能可靠、节能高效，确保整机的使用寿命长。压缩机防护等级为IP54级。
4） 特殊热交换设计，可降低入口温度，并提高出口空气温度，可避免管路产生水滴，影响生产环境。
5） 多种形式（单、集、联控、PLC、变频等）的控制线路。适合不同用户的选用。
6） 完善的智能保护装置：特设冷媒高低压保护、相序缺相保护、过低温保护以及自动融霜、故障自动停机、自动报警、电机过热保护等保护功能。
7） 自动排水器按需设置，除水效率高。浮球式、电子定时可根据机器工况选择设置。
8） 本机组采用独特的旋风式分离器。可将冷凝水从空气中彻底分离出来，并在各种气流条件下防止液态水份随压缩空气带出，保持高效的运行，达到最佳之干燥除水目的。
三、型号规格与性能参数
Model,size & technical data
| 项目 型号 |
CM-1FL |
CM-2FL |
CM-3FL |
CM-6FL |
CM-8FL |
CM-10FL |
CM-13FL |
CM-15FL |
CM-20FL |
CM-25FL |
CM-30FL |
CM-40FL |
CM-50FL |
|
空气处理量
（Nm3/min) |
1.2 |
2.4 |
3.8 |
6.5 |
8.5 |
10.7 |
13.5 |
17 |
23 |
27 |
33 |
45 |
55 |
| 电源（V/Hz) |
380/50 |
|
380/50 |
| 压缩机功率（HP) |
1/3 |
1 |
1.25 |
1.5 |
2 |
3 |
3 |
3.9 |
4.2 |
5.5 |
6.5 |
8.5 |
10.5 |
| 风机功率（W) |
80 |
90 |
120 |
150 |
2X90 |
2X150 |
2X150 |
2X180 |
2X250 |
4X250 |
| 空气进出口径 |
ZG1" |
ZG1" |
ZG11/2" |
ZG2" |
DN65 |
DN80 |
DN100 |
DN125 |
| 重量（Kg） |
40 |
50 |
65 |
95 |
115 |
210 |
250 |
290 |
350 |
400 |
450 |
520 |
650 |
外形
尺寸 |
长（mm) |
630 |
710 |
830 |
910 |
1180 |
1180 |
1180 |
1180 |
1400 |
1400 |
1850 |
1850 |
1850 |
| 宽（mm) |
400 |
400 |
400 |
400 |
670 |
670 |
670 |
670 |
750 |
750 |
840 |
840 |
840 |
高（mm)
|
635 |
690 |
760 |
830 |
1160 |
1160 |
1160 |
1160 |
1275 |
1275 |
1435 |
1435 |
1435 |
