S型玻璃钢离心泵-伽利略泵欧洲品质

【S型玻璃钢离心泵】产品：

【S型玻璃钢离心泵】产品简介：

S型、FS型、SL型、SY型、WSY型、FSY型系列玻璃钢泵，其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成，具有良好的耐腐蚀，耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理，消耗功率少。

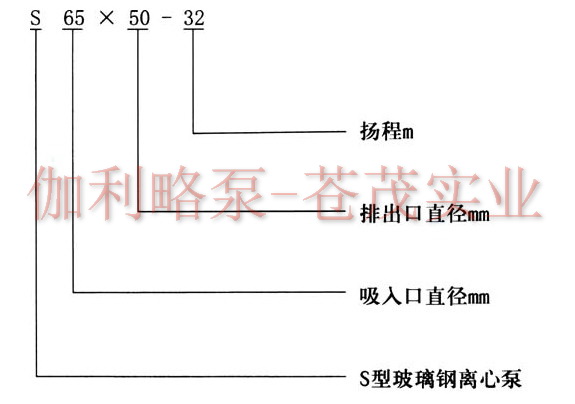

【S型玻璃钢离心泵】型号意义：

【S型玻璃钢离心泵】性能范围：

流量：3.2~50m3/h，扬程：12.5~32m，转数：2900r/min，功率：0.75~7.5KW，口径：25~80mm，使用温度：<100℃

【S型玻璃钢离心泵】选材依据：

普通钢铁、不锈钢、铝和铅等裳用工程材料在盐酸中腐蚀严重，都不适用。大多塑料对盐酸都有优良的耐蚀性。一类塑料能耐一切浓度和沸点下的盐酸，如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
酚醛树脂(玻璃钢)制品对非氧化性酸(盐酸、稀硫酸、磷酸等)、盐类溶液、水都有良好的耐蚀性，不耐碱和氧化性酸（硝酸、铬酸等）的腐蚀。

【S型玻璃钢离心泵】使用范围：

S型玻璃钢离心泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业，输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸（盐酸、稀硫酸、甲酸、醋酸、丁酸）等腐蚀介质必不可少的理想设备。

【S型玻璃钢离心泵】性能参数：

型号	流量 Q m3／h	扬程 H m	转速 n r/min	效率 η ％	汽蚀余量 (NPSH)r m	电机功率 N kW
S25×25-12.5	3.2	12.5	2900	41	3	0.55/0.75
S40×32-20	6.3	20	2900	50	3	1.1／1.5
S40×32-32	6.3	32	2900	45	3	2.2／3
S50×40-20	12.5	20	2900	53	3	2.2／3
S50×32-32	12.5	32	2900	5l	3	4.0／5.5
S65×50-20	25	20	2900	64	3	3.0／4
S65×50-25	25	25	2900	6l	3	3.0／4
S65×50-32	25	32	2900	60	3	5.5／7.5
S80×65-32	50	32	2900	69	4	7.5／11
S100×80-50	100	50	2900	73	5	22／30

【S型玻璃钢离心泵】结构图及外形尺寸：

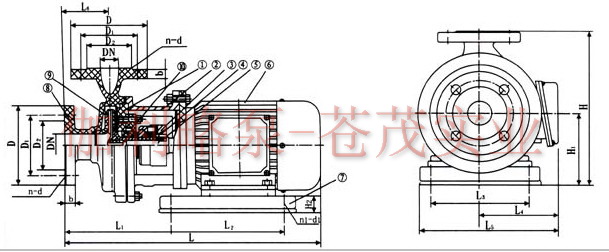

S25×25-12.5至S50×40-20外形尺寸

1	泵盖
2	联接架
3	机械密封
4	轴套
5	轴
6	电机
7	底座
8	泵体
9	叶轮
10	密封压盖

型号	吸入口							排出口							L	1	L2	L3	L4	L5	L6	H	Hl	n2	n1	d1
型号	DN	D	D 1	D 2	b	n	d	DN	D	D1	D2	b	n	d	L	1	L2	L3	L4	L5	L6	H	Hl	n2	n1	d1
S25×25-12.5	25	115	85	65	16	4	14	25	115	85	65	16	4	14	437	180	180	140	150	244	60	200	94	23	4	14
S40×32-20	40	145	110	88	18	4	18	32	135	100	78	18	4	18	458	192	200	150	150	252	82	258	120	40	4	14
S40×32-32	40	145	110	88	18	4	18	32	138	100	78	18	4	18	540	230	240	160	155	262	85	315	145	55	4	18
S50×40-20	50	160	125	100	20	4	18	40	145	110	88	19	4	19	535	226	240	160	155	262	100	295	145	55	4	18

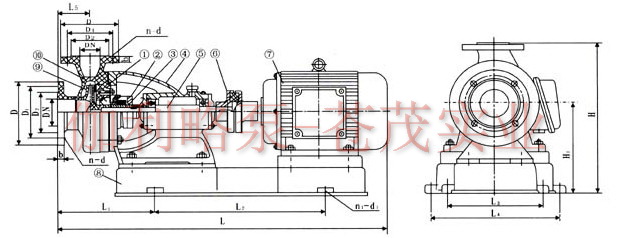

S50×32-32至S100×80-50外形尺寸

1	泵盖
2	机械密封
3	轴套
4	联结架
5	轴
6	联轴器
7	电机
8	底座
9	叶轮
10	泵体

型号	吸入口							排出口							L	L1	L2	L3	L4	L5	H	H1	n1	d1	电机功率KW
型号	DN	D	D1	D2	b	n	d	DN	D	Dl	D2	b	n	d	L	L1	L2	L3	L4	L5	H	H1	n1	d1	电机功率KW
S50×32-32	50	160	125	100	18	4	18	32	135	100	75	18	4	18	945	319	420	310	370	80	435	250	4	24	4
S65×50-20	65	180	145	120	21.5	4	18	50	160	125	100	21.5	4	18	830	250	420	250	320	90	360	210	4	18.5	3
S65×50-32	65	185	1 45	122	22	4	18	50	165	125	102	22	4	18	1020	345	420	310	370	90	430	250	4	24	5.5
S80×65-32	80	195	160	135	23.5	4	18	65	180	145	120	21.5	4	18	1022	370	520	310	410	100	450	250	4	24	7.5
S80×65-32	80	195	160	135	23.5	4	18	65	180	145	12C	21.5	4	18	1150	370	520	310	410	100	480	250	4	24	1l
S100×80-50	1OO	215	180	158	24	8	18	80	195	160	138	23.5	4	18	1353	428	635	370	485	110	530	280	4	24	Y180L 22
S100×80-50	1OO	215	180	158	24	8	18	80	195	160	138	23.5	4	18	1462	428	635	370	485	110	575	300	4	24	Y200L 30

【S型玻璃钢离心泵】使用注意事项：

1、本泵在安装前根据选定泵型，按外形及安装尺寸做好地脚基础，安装时根据管路位置的要求，尽量使安装的位置便利管理和维修。
2、安装的位置如果高于液面，必须附装灌液装置。
3、泵起动前先将液体灌满泵体后开车，严禁无介质运转和倒转，否则泵体内因缺泛液体冷却而损坏机械密封。
4、停车时应关闭液管阀门，避免液体倒流。
5、维修时，先拆下泵体，再松开机械密封螺钉，拆下机械密封。
6、如果更换滚珠轴承或泵轴时，必须拆下机架，松开前端轴承盖4只螺钉。拆下泵轴后端螺母和联轴器，将泵轴向前端方向打出即可，再后拆下后端轴封盖。

声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，S型玻璃钢离心泵性能参数、S型玻璃钢离心泵使用场合、S型玻璃钢离心泵材质要求、S型玻璃钢离心泵结构、S型玻璃钢离心泵安装尺寸以及S型玻璃钢离心泵的价格等详情，请联系我们的营销部，电话：021-51029332、37515761，感谢您访问伽利略Galileo泵业网站【http://www.camao.cn/】，我们一定会尽心尽力为您提供优质的服务。
