【LQRY型热油泵(导热油泵)】产品:
【LQRY型热油泵(导热油泵)】产品简介:
LQRY型热油泵(导热油泵是吸取了国内外各类先进的热油循环泵的特点研制的。该泵具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点,可广泛使用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染等工业领域,主要用于输送不含固体颗粒的弱腐蚀性高温液体,使用温度≤370℃,是一种理想的热油循环泵。

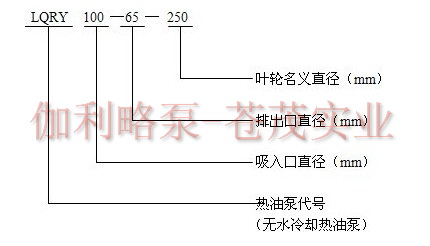

【LQRY型热油泵(导热油泵)】型号意义:
【LQRY型热油泵(导热油泵)】结构特点:
LQRY型热油泵(导热油泵)是本单位消化吸收国外油泵的基础上研制的第二代产品,基本结构形式为单级单吸悬臂式脚支撑结构,泵的进口为轴向吸入,出口为中心垂直向上,和电机同装于底座上。
LQRY型热油泵(导热油泵)的支撑采用了双端球轴承支撑的结构形式,前端采用润滑油润滑,后端采用润滑脂润滑,中间有一导油管,用以随时观察密封情况和回收导热油。采用自热散热结构,改变了传统的水冷却结构,使结构简单,体积小,节约运行费用,性能好,使用可靠。
LQRY型热油泵(导热油泵),(1)采用填料密封和机械密封相结合的形式,填料密封用耐高的填料,具有良好的热态适应性,而机械密封则采用机械强度高,耐磨性好的硬质合金材料,保证了高温情况下的密封性能。
(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封,使密封性能产生了飞跃,比橡胶类密封可靠.注提高25倍,而十腐蚀性能极强。

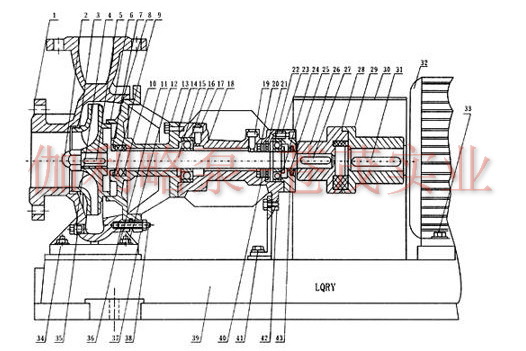

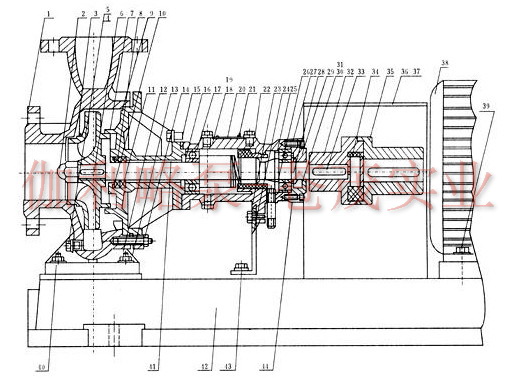

【LQRY型热油泵(导热油泵)】结构图:
1 |
泵体 |
2 |
盖形螺母 |
3 |
叶轮 |
4 |
螺塞 |
5 |
铝热圈 |
6 |
平键 |
7 |
泵盖 |
8 |
孔用弹性档圈 |
9 |
铝垫圈 |
10 |
压圈 |
11 |
垫料 |
12 |
螺母 |
13 |
垫圈 |
14 |
螺栓 |
15 |
螺栓 |
16 |
泵轴 |
17 |
球轴承 |
18 |
轴承座 |
19 |
垫片 |
20 |
铝牌 |
21 |
铆钉 |
22 |
机械密封 |
23 |
螺栓 |
24 |
撑酶 |
25 |
垫圈 |
26 |
导油管 |
27 |
螺钉 |
28 |
垫圈 |
29 |
橡胶密封 |
30 |
轴承盖 |
31 |
垫片 |
32 |
泵联轴器 |
33 |
平键 |
34 |
弹性块 |
35 |
电机联轴器 |
36 |
罩壳 |
37 |
螺钉 |
38 |
电动机 |
39 |
螺栓 |
40 |
螺柱 |
41 |
垫圈 |
42 |
底座 |
43 |
垫圈 |
44 |
弹性挡圈 |
|
|
1 |
泵体 |
2 |
盖形螺母 |
3 |
叶轮 |
4 |
螺塞 |
5 |
平键 |
6 |
泵盖 |
7 |
孔用弹性挡圈 |
8 |
铝垫片 |
9 |
压圈 |
10 |
垫料 |
11 |
螺母 |
12 |
垫片 |
13 |
垫片 |
14 |
螺栓 |
15 |
泵轴 |
16 |
球轴承 |
17 |
内六角螺栓 |
18 |
轴承座 |
19 |
内六角螺栓 |
20 |
橡胶密封 |
21 |
孔用弹性六角块 |
22 |
球轴承 |
23 |
内六角螺栓 |
24 |
轴用弹性挡圈 |
25 |
羊毛毡 |
26 |
泵联轴器 |
27 |
平键 |
28 |
弹性六角 |
29 |
电机联轴器 |
30 |
罩壳 |
31 |
平键 |
32 |
它机 |
33 |
螺栓 |
34 |
双头螺栓 |
35 |
铝垫圈 |
36 |
双头螺栓 |
37 |
垫片 |
38 |
螺母 |
39 |
底座 |
40 |
垫圈 |
41 |
螺栓 |
42 |
螺栓 |
43 |
轴承盖 |
|
|
|
|
【LQRY型热油泵(导热油泵)】性能参数:
型号 LQRY |
流量 m3/h |
扬程 m |
转速 r/min |
功率KW |
效率 n% |
气蚀余量 NPSH m |
|
轴功率 |
配用 功率 |
||||||
26-20-100 |
4.5 |
15 |
2825 |
0.45 |
0.75 |
40 |
0.8 |
50-32-150 |
8 |
22 |
2840 |
1.0 |
1.5 |
42 |
1.6 |
50-32-160 |
10 |
25 |
2840 |
1.5 |
2.2 |
42 |
1.8 |
65-40-160 |
12.5 |
25 |
2880 |
2.5 |
3 |
45 |
2.2 |
50-50-170 |
12.5 |
32 |
2890 |
3.2 |
4 |
45 |
2.5 |
65-50-180 |
32 |
32 |
2900 |
4.5 |
5.5 |
52 |
2.7 |
65-50-170 |
40 |
25 |
2900 |
4.5 |
5.5 |
52 |
2.7 |
80-50-180 |
40 |
40 |
2900 |
6.7 |
7.5 |
63 |
3.1 |
80-50-170 |
60 |
20 |
2900 |
6.7 |
7.5 |
63 |
3.1 |
100-65-190 |
60 |
38 |
2930 |
9.2 |
11 |
68 |
3.9 |
100-65-200 |
80 |
40 |
2930 |
12.5 |
15 |
70 |
3.5 |
100-65-220 |
58 |
50 |
2930 |
12.5 |
15 |
68 |
3.5 |
100-65-230 |
l00 |
55 |
2940 |
19.5 |
22 |
70 |
3.6 |
125-100-190 |
155 |
30 |
2940 |
20 |
22 |
72 |
3.6 |
100-65-240 |
100 |
70 |
2950 |
25.5 |
30 |
69.8 |
4.1 |
100-65-257 |
100 |
80 |
2950 |
32.5 |
37 |
67 |
3.6 |
125-100-220 |
160 |
45 |
2950 |
25.5 |
37 |
75.2 |
3.6 |
125-80-250 |
160 |
60 |
2970 |
35.5 |
45 |
74.2 |
5 |
125-100-250 |
200 |
60 |
2970 |
42.8 |
55 |
76.8 |
6 |
125-100-257 |
260 |
70 |
2970 |
64.3 |
75 |
77.1 |
6.8 |
125-100-260 |
300 |
70 |
2970 |
75.3 |
90 |
78.2 |
8 |
125-100-270 |
220 |
85 |
2970 |
68 |
90 |
76 |
6 |
150-125-270 |
340 |
76 |
2970 |
89.5 |
110 |
78.6 |
8.5 |
150-125-270 |
400 |
7.8 |
2970 |
106 |
132 |
80.6 |
9.8 |

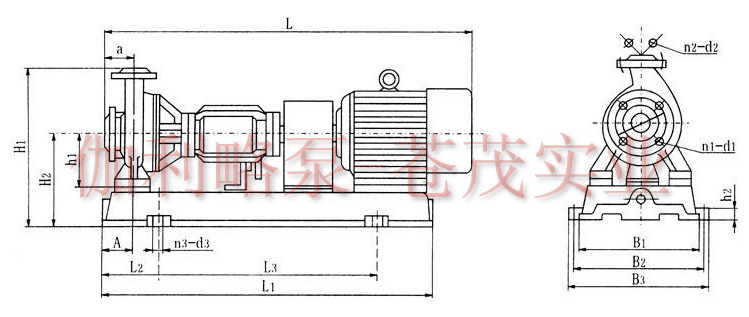

【LQRY型热油泵(导热油泵)】安装尺寸图:
油泵型号 LQRY |
电机 机座号/功率 |
油泵外形及安装尺寸 |
|||||||||||||||||
L |
L1 |
L2 |
L3 |
B1 |
B2 |
B3 |
A |
a |
h1 |
h2 |
H1 |
H2 |
D1 |
D2 |
nl/dl |
n2/d2 |
N3/d3 |
||
26-20-100 |
Y801-2/0.75 |
700 |
630 |
108 |
415 |
200 |
230 |
270 |
75 |
80 |
95 |
25 |
290 |
180 |
85 |
75 |
4/14 |
4/14 |
4/14 |
50-32-150 |
Y90S-2/1.5 |
800 |
700 |
80 |
525 |
180 |
248 |
295 |
80 |
90 |
132 |
40 |
365 |
210 |
125 |
100 |
6-17.5 |
4-17.5 |
4-16 |
50-32-160 |
Y90L-2/2.2 |
||||||||||||||||||
65-40-160 |
Y100L-2/3 |
1000 |
810 |
110 |
590 |
280 |
360 |
410 |
100 |
150 |
420 |
240 |
145 |
110 |
8-17.5 |
4-20 |
|||
50-50-170 |
Y112M-2/4 |
845 |
122.5 |
600 |
355 |
360 |
410 |
152 |
442 |
247 |
125 |
6-17.5 |
|||||||
65-50-180 |
Y132S1-2/5.5 |
1100 |
900 |
120 |
660 |
300 |
380 |
440 |
160 |
410 |
245 |
160 |
|||||||
80-50-180 |
Y132S2-2/7.5 |
||||||||||||||||||
100-65-190 |
Y160M-2/ll |
1200 |
1049 |
730 |
355 |
440 |
510 |
110 |
120 |
180 |
510 |
285 |
180 |
145 |
8-20 |
8-17.5 |
4-22 |
||
100-65-220 |
Y160M1-2/15 |
||||||||||||||||||
100-65-200A |
Y160M1-2/15 |
||||||||||||||||||
100-65-230 |
YlSOM-2/22 |
1300 |
1180 |
145 |
930 |
415 |
495 |
570 |
115 |
125 |
200 |
570 |
320 |
||||||
125-100-200 |
Y180M-2/22 |
220 |
180 |
||||||||||||||||
100-65-240 |
Y200L1-2/30 |
1400 |
180 |
145 |
|||||||||||||||
100-65-257 |
Y200L2-2/37 |
||||||||||||||||||
125-100-220 |
Y200L2-2/37 |
220 |
180 |
||||||||||||||||
125-80-250 |
Y225M-2/45 |
1513 |
1245 |
152 |
480 |
540 |
620 |
140 |
144 |
225 |
45 |
620 |
345 |
160 |
8-22 |
4-24 |
|||
125-100-250 |
Y250M-2/55 |
1580 |
1400 |
230 |
550 |
600 |
690 |
654 |
370 |
190 |
8-22 |
||||||||
125-100-257 |
Y280S-2/75 |
1628 |
1510 |
275 |
960 |
540 |
620 |
695 |
150 |
230 |
50 |
725 |
438 |
||||||
125-100-260 |
Y280S1-2/90 |
||||||||||||||||||
125-100-270 |
Y280S1-2/90 |
1628 |
1510 |
275 |
990 |
540 |
620 |
695 |
150 |
144 |
230 |
50 |
725 |
438 |
220 |
190 |
8-22 |
8-22 |
4-24 |
150-125-270 |
Y315S-2/110 |
1818 |
1590 |
250 |
1090 |
628 |
720 |
780 |
145 |
150 |
230 |
45 |
750 |
440 |
240 |
210 |
8-22 |
8-17.5 |
4-24 |
150-125-270 |
Y315M1-2/132 |
1888 |
【LQRY型热油泵(导热油泵)】安装使用:
LQRY型热油泵(导热油泵)安装使用
1.泵安装的好坏对泵的平稳运行和使用寿命有很重要的影响,所以安装工作必须仔细地进行,不得草率行事。
2.泵吸入管的安装高度、长度和管径应满足计算值,力求简短,减少不必要的损失(如弯头等)。
3.吸入和吐出管路应有管架,泵不允许承受管路的负荷。
4.安装地点应足够宽畅,以方便检修工作和良好散热。
5.安装顺序:
(1)将机组放在埋有地脚螺栓的基础上,在底座与基础之间放成对垫,作找正用。
(2)松开联轴器,用水平仪分别放在泵轴和底座上,通过调整楔块垫使机组至水平,找正后,适当拧紧地脚螺栓,以防走动。
(3)用混凝土灌注底座和地脚螺栓孔。
(4)待混凝土干固后,检查底座和地脚螺栓是否有不良或松动等现象,检查合格后应拧紧地脚螺栓,并重新检查泵的水平度。
(5)校正泵轴和电机轴的同轴度,在联轴器外圆上的偏差允许0.1毫米,两联轴器平面间的间隙应保证2~3毫米,在两联轴器端面一周上,最大和最小间隙差数不得超过0.3毫米。
(6)在接好管路及确定原动机转动方向后,再接上联轴器,并再校核一遍圆的同轴度。
(7)在机组实际试运转3~4小时后作最后检查,如没有不良现象则认为安装合格。
(8)在安装过程中为防止杂物落入机器内,应将机组所有孔眼均盖好。
(9)泵在开启前对进出管路进行清洗时,在泵的进口段需加上过滤器,以防杂物进入泵内。
LQRY型热油泵(导热油泵)拆卸装配
1.泵的拆卸顺序
(1)放净泵内液体及轴承托架内的润滑油。
(2)拧电机固定螺栓,将电机搬离底座,拆下两半联轴器。
(3)拆下泵盖联接,松开轴承座托架螺栓,将泵盖连同轴承托架和转子部份一起从泵体内抽出。
(4)拧下叶轮螺母,拆下叶轮。
(5)拧下泵盖与轴承座螺栓,拆下泵盖。
(6)拧下右端轴承盖螺栓,拆去轴承盖。
(7)拆下轴承挡圈。
(8)将泵轴从轴承座中压出。
(9)在泵轴压出轴承和取下机械密封件动环和“0”形圈弹簧(不损坏,无须取下)。
(10)在轴承座内压出静环“0"形圈。
2.泵的装配
泵的装配顺序可按拆卸相反顺序进行。拆卸后再装配时要检查机械密封件和各零件是否失效,如有失效损坏现象等发生,一定要换新的备件,安装时务必小心谨慎,不要敲打,以免.损坏零件。
【LQRY型热油泵(导热油泵)】维护与保养:
LQRY型热油泵(导热油泵)使用维护
首先泵与管道安装好后.不论是采用水压、气压,泵的进出口阀门一定要关闭,方可进行试压,以防损坏密封件,造成漏油。
1.开机准备
(1)清理现场,拧开轴承座螺丝,加入导热油作润滑油。
(2)检查电机转向是否与泵旋转方向一致。
(3)用手搬动联轴器泵应转动灵活。
(4)开车前应使用所输送的导热油将泵灌满,以驱除泵中空气,此时吐出口的管道上闸阀应关闭。
(5)所输送的导热油在开车前要均匀加热、预热是利用被输送的导热油不断通过泵体进行的。
预热标准:泵壳温度不得低于入口油温40℃,预热速度为5 0℃/时.在开车预热时应将泵支脚上的侧螺母松开0.3~0.5毫米.预热完毕应拧紧。
(6)开车前应检查基础及螺栓有无松动,密封是否正常。
2.开机。
(1)全面检查各项准备工作是否已经完善。
(2)打开各种仪表的开关。
(3)接通电源,当泵达到正常转速,且仪表显示出相当压力后,逐渐打开输出管路上的闸阀,并调节到需要工况。在输出管路上的闸阀关闭的情况下.泵连续工作不能超过3分钟。
(4)泵初始运行期间,把生产流程中的设备缓缓加热到100~130 ℃,并且保持在该温度下继续运行,脱水脱气到导热油中的水份完全蒸发,才把设备加热到操作温度。
(5)在初次运行3~4小时,把设备加热到操作温度之后关掉油泵,检查泵轴和电机轴联轴器的同轴度.泵轴和电机轴偏差应控制在允许范围内,泵轴用手转动应轻便灵活和无振动旋转.如达不到上述要求.应重新进行调整。
(6)开机过程中.要时时注意电动机的功率读数及振动情况,振动值不超过0.6毫米,如有异常应停车检查。
3.维护
(1)泵轴在前端设置有填料箱.密封性能较为可靠.同时在轴承座中设置有机械密封装置,因此大量的泄漏不可能出现,而小量的泄漏可以通过泄漏管口排出接收。在开始运行初期有少量泄漏是正常的,在经过一定时间密封面跑合后泄漏将会减少或停止。
(2)输送介质传到泵盖和轴承上的热量,由泵盖和轴承座的表面散热,使轴承座的温度适应于轴密封性能的温度。因此选择泵的安装位置时,要使泵盖和轴承座的热量便于扩散,不出现任何蓄热现象。
(3)轴承座中设置有两个球轴承、靠泵叶轮侧的一个球轴承用所输送的导热油润滑,靠联轴器侧的一个球轴承则用高温润滑脂润滑:
每个球轴承在运行3000小时之后,必须拆下用柴油清洗干净后,检查接触面是否损坏.如有损坏,必须换新的轴承。
靠叶轮侧的球轴承安装时,有防尘盖的一侧要朝向叶轮安装,开机前注入导热油润滑。
靠联轴器侧的球轴承,用复合钙基高温润滑脂(ZFG-4),该轴承重新安装时,有防尘盖的一侧同样要朝向叶轮侧安装,安装时充填润滑脂(约1/2球轴承与壳体的空间)。
在轴承运行48小时后,要用润滑脂枪向轴承盖上的压注油杯注入补充润滑脂。
(4)不许用输入管上的闸阀调节流量,避免产生气蚀。
(5)泵不宜低于30%设计流量下连续运转,如果必须在该条件下运转,则应在出口装旁通管,且使流量达到上述最小值以上。
(6)经常检查地脚螺栓的松动情况,泵壳温度与入口温度是否一致,出口压力表的波动情况和泵的与辰动情况。
(7)注意泵运行有无杂音,如发现异常状态时,应及时处理。
4.停机
(1)切断电源。
(2)将泵内液体放空.清洗且应定期把叶轮旋转180°以防止轴变形,直到泵体完全冷却为止。
LQRY型热油泵(导热油泵)检修说明
1.检修周期,应根据设备使用情况和检修能力确定,下表内容供用户参考:
检查类别 |
小 修 |
大 修 |
检修周期 |
2~3个月 |
12-18个月 |
2.检修内容
(1)小修内容
1)检查和调整轴承,并校核联轴器同轴度。
2)检查和调整地脚螺栓的松动现象。
3)修复或更换在运行中个别零件曾发生的缺陷。
4)检查漏损情况,重压填料或检修机械密封,对填料密封可更换全部填料。
(2)大修
1)泵解体取出转子及各零部件,并进行清洗。
2)检查泵内所有零件状况,测量其磨损、腐蚀程度,必要时更换零部件。
3)装配时用水平尺测量,并调整泵的水平度,检查和调整联轴器的同轴度。
4)检查球轴承,必要时应更换。
5)清洗泵的管线、管件、重新压填料,校核压力表和更换润滑脂等。
6)检查、调整轴和转子的跳动情况。
