CWB型磁力驱动旋涡泵-伽利略泵欧洲品质

【CWB型磁力驱动旋涡泵】产品：

【CWB型磁力驱动旋涡泵】产品简介：

　　CWB型磁力驱动旋涡泵（简称磁力旋涡泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点，其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。CWB型磁力驱动旋涡泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

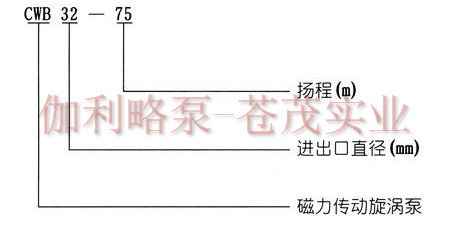

【CWB型磁力驱动旋涡泵】型号意义：

【CWB型磁力驱动旋涡泵】产品特点：

　　CWB型磁力驱动旋涡泵采用磁力传动结构，保证泵能绝对密封，达到无泄漏输送腐蚀性、易燃、易爆、剧毒等化学介质。
　　1、高扬程、小流量，比转数一般小于40；
　　2、结构简单、体积小、重量轻；
　　3、CWB型磁力驱动旋涡泵具有自润滑回路，提高滑动轴承使用寿命；
　　4、增设冷却回路，及时带走磁涡流热；
　　5、CWB型磁力驱动旋涡泵采用悬臂叶片，减小叶轮径向力；
　　6、CWB型磁力驱动旋涡泵随输送介质黏度增加，泵的效率急剧下降，因而介质黏度应不大于5×10 -6 M 3 /S。

【CWB型磁力驱动旋涡泵】产品用途：

　　CWB型磁力驱动旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

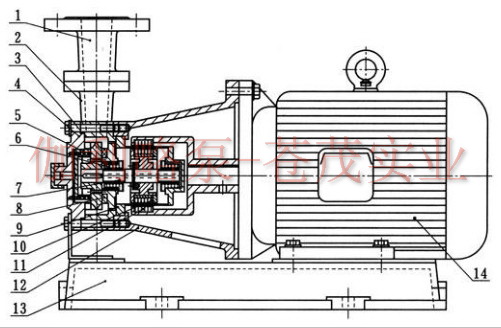

【CWB型磁力驱动旋涡泵】结构图：

1	进出口接管	8	止推环
2	泵壳	9	隔离套
3	密封垫	10	内磁组件
4	泵盖组件	11	外磁组件
5	叶轮	12	联接架
6	轴承	13	底板
7	轴	14	电机

【CWB型磁力驱动旋涡泵】性能参数：

型号	流量（M3/h）	扬程 (m)	转速 (rpm)	电机功率(kW)	效率η(%)	允许吸上高度(m)	叶轮直径(mm)	重量 (kg)
CWB20-20	0.72	20	2900	0.75	22	6	65	26
CWB20-40	0.72	40	2900	1.1	18	6	90	32
CWB20-65	0.72	65	2900	2.2	15	6	105	36
CWB25-25	1.44	25	2900	1.1	26	5	75	28
CWB25-40	1.44	40	2900	1.5	24	5	90	40
CWB25-75	1.44	75	2900	4	20	5	110	55
CWB32-30	2.88	30	2900	2.2	28	5	90	38
CWB32-50	2.88	50	2900	3	26	5	100	52
CWB32-75	2.88	75	2900	7.5	22	5	120	76
CWB32-120	2.88	120	2900	11	18	4.5	140	95
CWB40-40	5.4	40	2900	4	30	4	100	70
CWB40-90	5.4	90	2900	11	26	3.5	130	105
CWB50-45	9	45	2900	7.5	30	4	110	92
CWB65-50	14.4	50	2900	15	35	3.5	120	158

【CWB型磁力驱动旋涡泵】安装尺寸图：

型号	A	B	C	E	F	K	L	h	H	H1	DN	D	D1	φdl	φd2
CWB20-20	31	210	86	125	92	200	440	80	130	2J70	20	90	65	13.5	11
CWB20-40	43	210	58	140	102	200	458	80	130	284	20	90	65	13.5	11
CWB20-65	48	260	108	140	110	200	486	90	153	313	20	105	75	13.5	13.5
CWB25-25	45	210	104	140	120	235	462	80	130	330	25	115	85	13.5	13.5
CWB25-40	49	260	110	140	120	235	488	90	153	353	25	115	85	13.5	13.5
CWB25-75	25	328	93	190	128	242	606	112	175	386	25	115	85	13.5	13.5
CWB32-30	52	260	118	140	150	290	522	90	153	368	32	140	100	13.5	17.5
CWB32-50	28	328	100	160	150	290	614	100	163	378	32	140	100	18	17.5
CWB32-75	100	295	169	320	150	356	684	132	212	42J7	32	140	100	18	17.5
CWB32-120	96	486	173	380	160	416	878	160	240	468	32	140	100	18	17.5
CWB40-40	30	328	104	190	160	310	618	112	175	443	40	150	110	13.5	17.5
CWB40-90	96	486	173	380	160	416	878	160	240	508	40	150	110	18	117.5
CWB50-45	104	295	177	320	1J70	356	692	132	212	462	50	165	125	18	17.5
CWB65-50	82	486	159	380	190	416	878	160	240	520	65	185	145	18	1J7.5

【CWB型磁力驱动旋涡泵】故障原因及排除方法：

故障形式

产生原因

排除方法

泵不出水

1.水泵反转

2.进水管道漏气

3.泵腔蓄水太少

4.电压太高，启动时联轴器打滑

5.吸程太高

1.改变电机接线

2.杜绝漏气

3.增加蓄水量

4.调正电压

5.降低泵安装位置

流量不足

1.吸人管径太小

2.流道阻塞

3.扬程过高

4.转速太低

1.调换进水管

2.清洗流道

3.开大出水阀

4.恢复额定转速

扬程过低

1.流量过大

2.转速太低

1.关小出水阀

2.恢复额定转速

噪音太大

1.轴严重磨损

2.轴套严重磨损

3.驱动磁钢杯与隔离套接触

1.更换泵轴

2.更换轴套

3.拆除泵头重新组装

漏液

密封圈损坏

更换密封圈

声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考，CWB型磁力驱动旋涡泵性能参数、CWB型磁力驱动旋涡泵使用场合、CWB型磁力驱动旋涡泵材质要求、CWB型磁力驱动旋涡泵结构、CWB型磁力驱动旋涡泵安装尺寸以及CWB型磁力驱动旋涡泵的价格等详情，我们一定会尽心尽力为您提供优质的服务。
