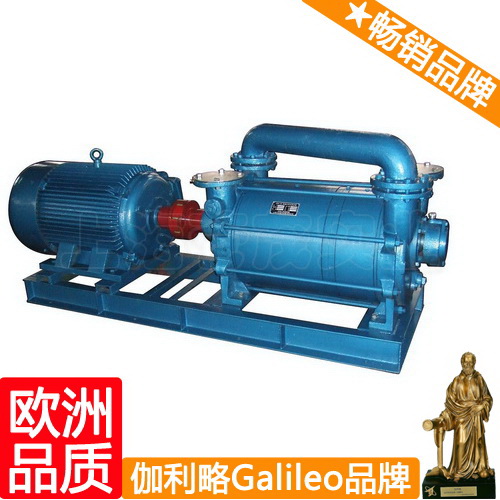

2SK系列两级水环式真空泵

【2SK系列两级水环式真空泵】产品：

【2SK系列两级水环式真空泵】产品简介：

    2SK系列两级水环式真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。
　　它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
　　2SK系列两级水环式真空泵适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列适用于吸入压力低于-0.096MPa的工况条件，在配用大气泵时，极限真空度可达－750mmHg。
　　工作真空范围为-0.03---0.08MPa。

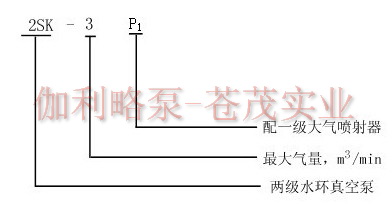

【2SK系列两级水环式真空泵】型号意义：



【2SK系列两级水环式真空泵】主要特点：

2SK系列水环式真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组被用于抽取空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。它被广泛应用于食品、编织化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。具有真空度高、在高真空区抽速大及结构紧凑、工作可靠、维修方便等特点。
2SK系列水环式真空泵适用于吸入压力低于-0.08MPa的工况条件。2SK-P1系列两级水环真空泵适用于吸入压力低于-0.096MPa的工况条件，在配用大气泵时，极限真空度可达－750mmHg。工作真空范围为-0.03---0.08MPa。
2SK两级水环式真空泵，具有真空度高、在高真空区抽速大等特点； 结构紧凑、维修方便； 应用范围广泛，可抽除含水蒸汽、易燃、易爆、含少量灰尘的、含少量液体的各种气体； 主要用水作为工作介质，维护费用低； 可以在较为恶劣的环境下工作。

【2SK系列两级水环式真空泵】工作原理：

    2SK系列水环式真空泵系双级单作用的水环式真空泵．它利用泵壳和叶轮的不同心地安装的结构，在叶轮作旋转时,构成与叶轮成偏心的水环，充满在叶片间的水，随着叶轮的旋转，在叶片之间不断地作周期性的往复运动.改变叶片中间的容积，在固定的吸气口和排气口的相应配合下，完成吸气、压缩和排气作用，而双级的作用就是第一级排气口排出的气体被第二级吸气口吸入，然後经过第二级的压缩排出，第二级的作用是减少第一级排气压强，以提高第一级吸入极限真空度.
     本型号双级水环式真空系做成同轴相串联的两级泵，两级之间的通气道由中间盆和连接管配成，因此结构比较紧凑，回转部分由一根轴和两级叶轮组成，固定部分由进出气机座，两个泵环和配气盘，轴承支架组成。电动机和泵部分的传动用聊轴器泵和电动机安装在一个公共底座上.

【2SK系列两级水环式真空泵】性能参数：

型号

抽气量（m3/min）

极限压力

功率(kw)

转速(r.p.m)

供水量(L/min)

吸排气口径

最大

吸入压力为-0.093MPa时，不小于

mmHg

MPa

2SK-1.5

1.5

0.9

-730

-0.097

4

1440

10～15

φ40

2SK-3

3

2

-735

-0.098

7.5

1440

15～20

φ40

2SK-6

6

4

-735

-0.098

15

1460

25～35

φ70

2SK-12

12

8

-735

-0.098

22

970

40～50

φ100

2SK-20

20

14

-735

-0.098

45

740

60～80

φ125

2SK-30

30

20

-735

-0.098

55

740

70～90

φ125

【2SK系列两级水环式真空泵】大气喷射泵机组

型号

抽气量（m3/min）

极限压力

功率(kw)

转速(r.p.m)

供水量(L/min)

泵体材质

吸气压力为-0.093MPa(-700mmHg)时

吸气压力为-0.097MPa(-700mmHg)时

吸气压力为-0.099MPa(-700mmHg)时

mmHg

MPa

2SK-1.5P1

1.05

0.9

0.75

-750

-0.099

4

1440

10～15

不锈钢

2SK-3P1

2.1

1.8

1.5

-750

-0.099

7.5

1440

15～20

不锈钢

2SK-6P1

4.2

3.6

3

-750

-0.099

15

1460

25～35

不锈钢

2SK-12P1

8.4

7.2

6

-750

-0.099

22

970

40～50

不锈钢

2SK-20P1

14

12

10

-750

-0.099

45

740

60～80

不锈钢

2SK-30P1

21

18

15

-750

-0.099

55

740

70～90

不锈钢

注:
1、表内数值是在下列条件下得出：①大气压力0.1013MPa（760mmHg）；②进水温度15℃；③吸入空气温度20℃；④空气相对温度70%。
2、供水量为吸入压力-0.05MPa（-400mmHg）时的数值，极限真空时可大于此值
3、性能允差±10%。

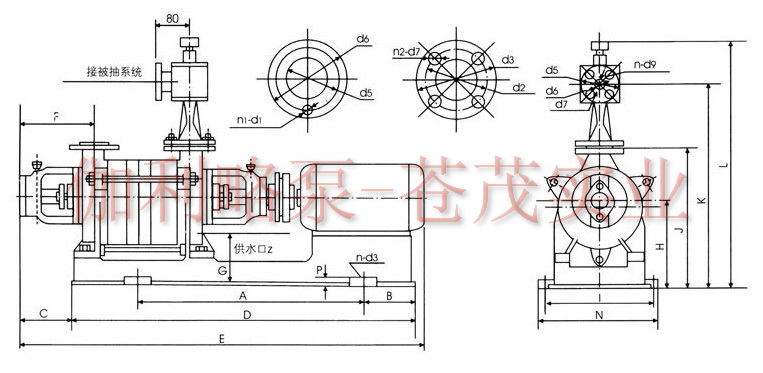

【2SK系列两级水环式真空泵】外形及安装尺寸图：

2SK-1.5P1：



型号

A

B

C

D

E

F

G

H

I

J

K

L

M

N

P

Z

n

d1

d2

d3

d4

d5

d6

d7

d8

d9

地脚螺栓

2SK-1.5P1

605

125

125

950

1150

212

144

252

360

404

584

764

255

410

25

G1/2″

4

ф140

ф98

ф40

M12

ф120

ф92

ф40

ф18

ф14

M16×400

2SK-3P1、2SK-6P1、2SK-12P1、2SK-20P1、、2SK-30P1：



型号

A

A1

B

B1

C

D

D1

E

F

G

H

I

J

K

L

M

N

P

S

T

I

n1

n2

d1

d2

d3

d4

d5

d6

d7

地脚螺栓

2SK-3P1

710

/

400

400

1136

460

460

1346

417

491

265

35

159

214

157

344

162

99

357

570

G1/2″

4

4

18

120

152

18

110

150

18

M12×300

2SK-6P-

863

/

420

420

1391

470

470

1623

500

608

315

30

218

234

183

429

210

99

515

743

G1/2″

4

4

18

120

152

18

125

160

18

M16×400

2SK-12P1

1037.5

/

520

460

1642

580

580

1965

615

750

375

30

216

246

183

599

280

120

565

800

G1/2″

6

6

14

150

180

14

170

200

15

M24×3630

2SK-20P1

700

725

690

/

2023

750

/

2306

840

1004

500

30

306

283

225

619

350

180

774

1022

G3/4″

8

6

18

200

235

18

200

235

18

M24×630

2SK-30P1

810

775

720

/

2265

780

/

2715

840

1004

500

30

344

283

225

749

350

180

1016

1264

G3/4″

8

6

18

200

235

18

200

235

18

M24×630

【2SK系列两级水环式真空泵】设备说明：

　　2SK系列水环式真空泵及2SK-P1系列水环-大气喷射泵机组安装及外形尺寸如图所示。
两级泵工作时，气体由管路经阀门进入泵内，然后由泵将气水混合物排入气水分离器内，一部分水通过进水管路补充泵内水的损耗，多余的水则由溢水管路溢出。
　　2SK系列水环式真空泵的真空度和抽气量可通过管路上的闸阀来调节。图中未画出。用户自行安装。
　　由于2SK系列水环式真空泵在排气时连同水一起排出，两端填料处也需要水冷却，再加上由于气体压缩产生的热量，使水温不断升高（这对泵的性能有较大的影响），因此需要经常向分离器内补充干净冷水，从而通过进水管路，进入到泵内，用户可以根据实际情况，在不缺乏水或废水可以回收再用的情况下，可以不使用气水分离器，让气水混合物直接进入大气，但应注意排气管道，要保证气水排泄畅通。供水量的大小，对泵的真空度，抽气量以及功率消耗均有影响，因此，供水量的大小应严格控制在规定的范围内，供水压力在0.1MPa左右为好。为此，进水管路上应装有阀门，以便调节供水量。
　　2SK系列水环式真空泵与大气喷射泵组成机组工作时，大气喷射泵可直接装在两级泵吸气口上，或通过管道连接在两级泵的吸气口上，中间可用电磁阀控制大气泵的开停。

【2SK系列两级水环式真空泵】故障原因及排除方法：

故障

2SK型水环式真空泵原因

2SK型水环式真空泵解决方法

抽气量不够

1、间隙过大

1、调整间隙



2、填料处漏气

2、压紧或更换填料



3、水环温度高

3、增加供水量



4、管道系统漏气

4、拧紧法兰螺栓，更换垫片或补焊裂纹等。

真空度降低

1、管道系统方面





①法兰联接处漏气

1、①拧紧法兰螺栓或更换垫片



②管道有裂纹

②焊补或更换



2、水环泵方面





①填料漏气

2、①压紧填料更换新填料



②叶轮与侧盖间隙过大

②更换垫片调整间隙



③水环发热

③降低供水温度



④水量不足

④增加供水量



⑤零件摩擦发热，造成水环温度升高

⑤调整或重新安装

振动或有响声

1、地脚螺栓松动

1、拧紧地脚螺栓



2、泵内有异物研磨

2、停泵检查取出异物



3、叶片脱落

3、更换叶轮



4、气蚀

4、打开吸入管道阀门

轴承发热

1、润滑油不足

1、检查润滑情况、加油



2、填料压的过紧

2、适当松开填料压盖



3、没供密封水或不足

3、供给密封水或增加水量



4、轴承或轴或轴承架配合过紧，使滚珠与内外圈间隙过小，发生摩擦。

4、调整轴承与轴或轴承架的配合

起动困难

1、长期停机后，泵内生锈

1、用手或特制工具转动叶轮数次



2、填料压紧

2、柠松填料压盖



3、叶轮与泵体发生偏磨

3、重新安装并调整
