☆产品概述

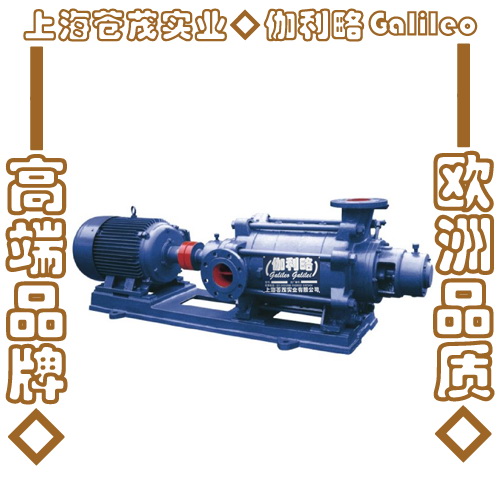

TSWA 型卧式多级离心泵是我公司在TSW 型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品，符合JB/T53058-93 质量标准。本系列泵由于采用了优秀的水力模型及低转速电机，因而具有高效节能、运行平稳、噪声低、振动小等优点，同时，易损件寿命成倍增长大大延长了泵的使用寿命。
☆结构说明
1、本型泵为单吸多级节段式结构，其吸人口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150 等五种口径，用户可根据流量、扬程的需求选择不同口径和级数的泵来得到满足：
2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；
3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、0 型橡胶密封圈，以防水进人轴套腔内；
5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以更换；
6、泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。
☆应用范围
主要适用于城市高层建筑给排水及消防用水、工厂、矿山给排水、远距离输水、生产工艺循环中用水、暖通空调循环、生活用水等多种用途。
☆工作条件
1、适合于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1％，粒度≤2mm；
2、介质温度：-15℃～80℃；
3、工作压力：系统压力≤3.0MPa；即：系统压力=人口压力+泵工作时的压力≤3.0MPa；
4、周围环境的温度应低于40℃，相对湿度应不超过95％；
5、由于本型泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。
注：如介质带有细小果而粒或且强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。
☆型号意义
100TSWA×5
100-泵吸入口口径为100m
T-透平式
S-单吸式叶轮结构
W-输送温度≤80℃的清水或类似清水的介质
A-第一次更新设计
5-泵级数为5 。
