ZS型蒸汽喷射器（安装尺寸）

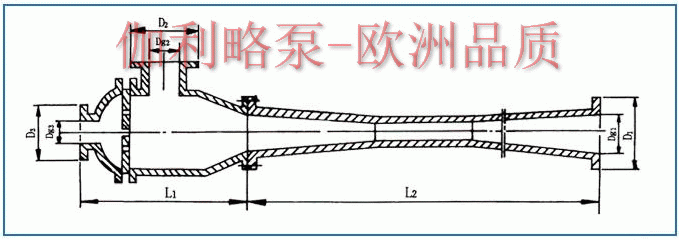

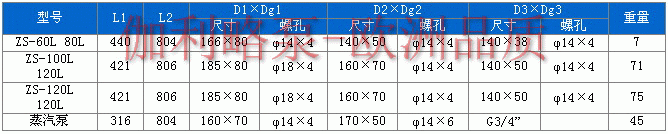

一、安装尺寸：

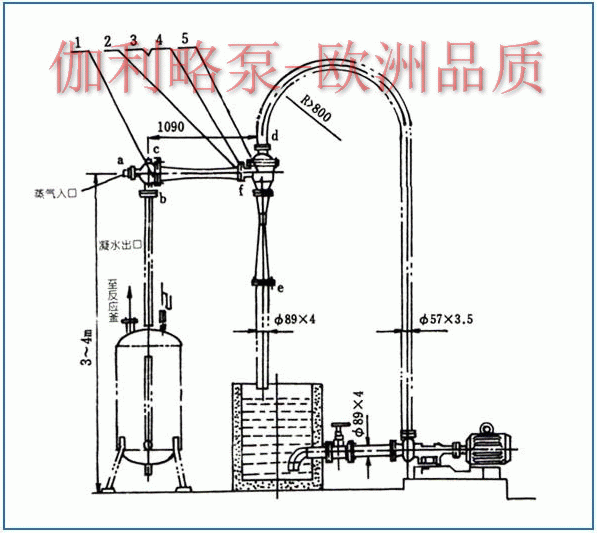

二、安装示意图：
三、安装说明：
1.本设备需以3公斤力/厘米2进行水压试验，5分钟以后降至1公斤力/厘米2（表压）
2.本设备需以1公斤力/厘米2进行气密性试验，时间为2小时，每小时平均泄露量不得超过0.2%（以上两项试验不包括出水管）。
3.本设备应根据安装设计图纸进行安装，各法兰连接不作为支承重量之用，假想线部分设备由工艺决定选用。
四、接管表：
