JMZ型隔膜式计量泵(外型尺寸)
JMZ隔膜式计量泵结构说明
|
序号 |
零件名称 |
序号 |
零件名称 |
序号 |
零件名称 |
序号 |
零件名称 |
|
1 |
电机 |
8 |
偏心轮轴承 |
15 |
顶杆 |
22 |
泵头 |
|
2 |
电机座 |
9 |
主轴 |
16 |
导向轴套 |
23 |
螺栓 |
|
3 |
电机联轴节 |
10 |
蜗轮 |
17 |
键 |
24 |
膜片 |
|
4 |
橡胶缓冲块 |
11 |
轴承 |
18 |
弹簧座 |
25 |
油封 |
|
5 |
调节手轮 |
12 |
轴承盖 |
19 |
弹簧 |
26 |
油封座 |
|
6 |
密封圈 |
13 |
螺丝 |
20 |
密封圈 |
27 |
出水阀总成 |
|
7 |
调节顶杆 |
14 |
蜗杆 |
21 |
进水阀总成 |
28 |
泵体 |

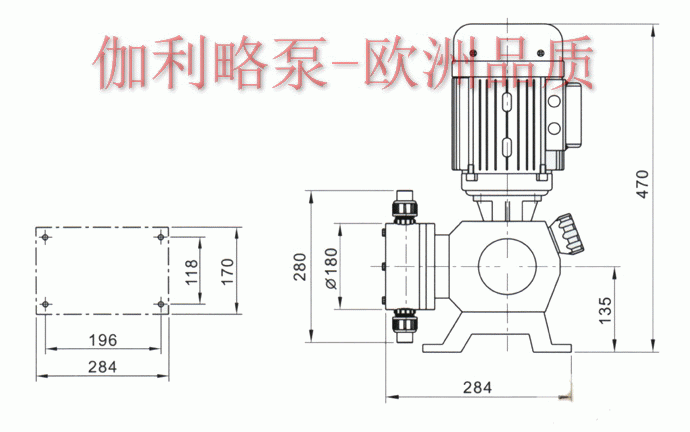

二、JMZ型隔膜式计量泵外型尺寸:
