CCY型轴向柱塞泵

产品分类 柱塞泵 口      径  mm 流      量  m3/h 扬      程  m 更多信息:

概论
  本系列轴向柱塞泵将具有31.5Mpa压力的纯净的液压油输入到各种油压机、液动机等到液压系统中，以产生巨大的工作动力。
  同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶航空、矿山、冶金、压铸、锻造、机床的名类机械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

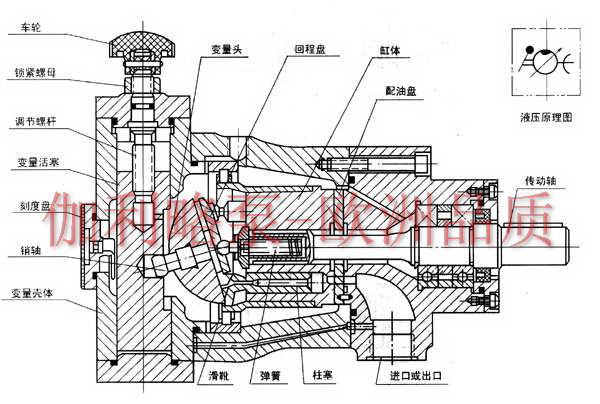

结构图

特性曲线

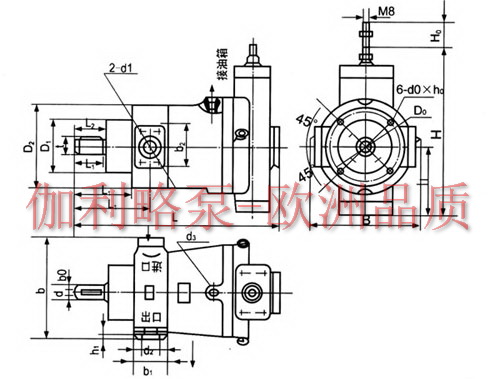

10、25、（32）40、63（80）CCY14-1B（括号内为CGY）

D的公差f9d的公差h6 泵的型号 进口 出口 10CCY14-1B 22×16 22×16 25（32）CCY14-1B 34×24 34×24 40CCY14-1B 42×30 42×30 63CCY14-1B 50×38 50×38

160、250、(400)CCY14-1B

推荐使用管道尺寸（d外×d内） 泵的型号 进口 出口 160CCY14-1B 63×46 63×46 250CCY14-1B 75×55 75×55 400CCY14-1B 90×66 90×66

尺寸 型号 B b b0 b1 b2 D0 D1 D2 d d1 d2 d3 H h h1 L I1 I2 I3 I4 t d0×h0 H0 10 172 142 8 100 75 125 25 M22×1.5 M14×1.5 227 92 295 40 41 86 109 28 M10×25 23.4 25 （32） 198 172 8 125 100 150 30 M33×2 M14×1.5 295 125 362 52 54 104 134 32.5 M10×25 34.6 40 CCY14-1B 198 172 10 135 100 150 32 M39×2 M18×1.5 295 125 362 52 54 104 134 35 M10×25 34.6 63 （80） 258 200 12 155 120 190 40 M42×2 M18×1.5 337 140 440 60 62 122 157 42.8 M12×25 41.4 160 322 340 16 90 160 198 150 240 55 50 64 M22×1.5 391 172 25 595 106 110 180 230 59.5 M16×35 42.8 250 CCY14-1B 385 420 18 110 180 230 180 280 60 55 76 M22×1.5 458 210 25 691 110 112 212 272 63.9 M20×45 55.6 400 385 420 18 110 180 230 180 280 60 65 76 M22×1.5 458 210 25 701 110 112 212 277 63.9 M20×45 55.6
