BCY型轴向柱塞泵

产品分类 柱塞泵 口      径  mm 流      量  m3/h 扬      程  m 更多信息: BCY型轴向柱塞泵（特性曲线） BCY型轴向柱塞泵（技术参数）

概论
  本系列轴向柱塞泵将具有31.5Mpa压力的纯净的液压油输入到各种油压机、液动机等到液压系统中，以产生巨大的工作动力。
  同时该油泵可以作为液压马达使用。根据需要，本油泵有多种变量形式。本油泵，油马达广泛用于船舶航空、矿山、冶金、压铸、锻造、机床的名类机械中，其特点是体积小、效率高、寿命长、设计先进、结构紧凑、维护方便。

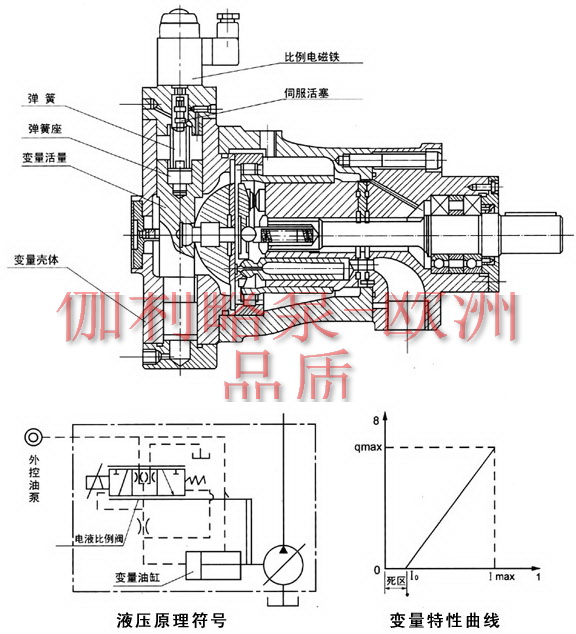

结构图

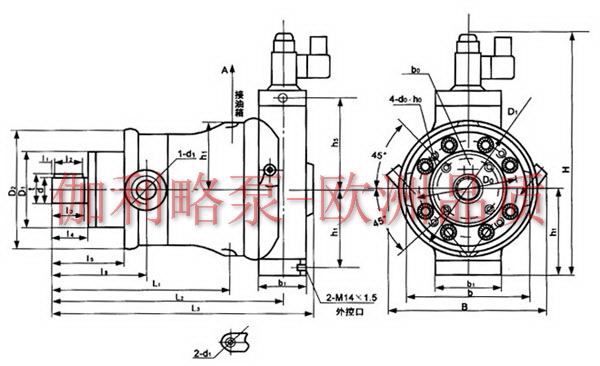

10、25（32）.40.63（80）BCY14-1B

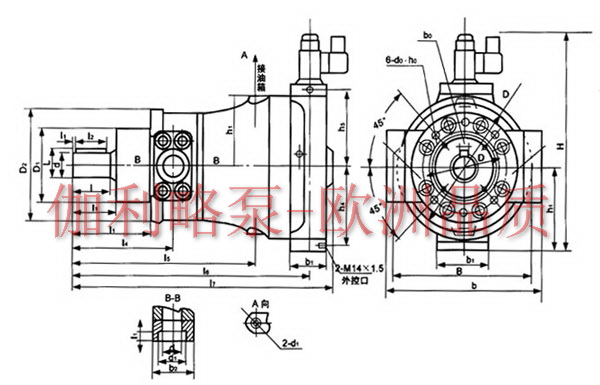

160、250、（400）BCY14-1B

型号 B b b0 （N9） b1 b2 b3 D0 D1 （f9） D2 D3 d （h6） d1 d2 d3 10BCY14-1B 172 142 8 50 88 100 75 125 150 25 M22×1.5 M14×1.5 25（32）BCY14-1B 198 172 8 66 100 125 100 150 170 30 M33×2 M14×1.5 40BCY14-1B 198 172 10 66 100 135 100 150 170 32 M39×2 M18×1.5 63（80）BCY14-1B 258 200 12 74 104 155 120 190 225 40 M42×2 M18×1.5 160BCY14-1B 332 340 16 100 120 90 198 150 240 300 55 50 64 M22×1.5 250BCY14-1B 385 420 18 100 140 110 230 180 280 360 60 55 76 M22×1.5 400BGY14-1B 385 420 18 100 140 110 230 180 280 360 60 65 76 M22×1.5

型号 H h1 h2 h3 h4 h5 L I I0 I1 I2 I3 I4 I5 I6 t d0×h0 10BCY14-1B 300 71 100 65 295 40 30 4 41 86 109 194 258 28 M10×25深 25（32）BCY14-1B 318 83 110 80 362 52 45 4 54 104 134 246 317 32.5 M10×25深 40BCY14-1B 318 83 110 80 362 52 45 4 54 104 157 246 317 35 M10×25深 63（80）BCY14-1B 350 108 140 127 126 440 60 50 4 62 122 230 300 389 42.8 M12×25深 160BCY14-1B 415 141 173 25 157 159 595 106 100 4 110 180 272 411 533 59 M16×35深 250BCY14-1B 485 170 210 25 193 193 691 110 100 5 112 212 277 492 629 63.9 M20×45深 400BGY14-1B 485 170 210 25 193 193 701 110 100 5 112 212 134 502 639 63.9 M20×45深
