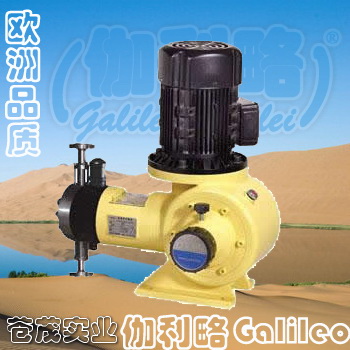

JYZ系列液压隔膜式计量泵

产品分类	计量泵
口径	mm
流量	m³/h
扬程	m

更多信息:

JYZ系列液压隔膜式计量泵（产品参数）

JYZ系列液压隔膜式计量泵

可调计量范围：0-250L/H
最大压力承受范围：0-25MPa
驱动方式：电机驱动
控制方式：手动、自动控制
配置方式：泵头保温、冷却、电机可配防爆

1、综合了机械隔膜式与柱塞式计量泵的双重优点。
2、噪音小，经久耐用。
3、吐出压力最高一款系列可达500KG。
4、定量输出，在泵运行或停止时也可任意调节流量，计量精确度到正负百分之一。
5、通过液压及N型曲轴机构来传递动力，性能平稳。

泵头部位材质

工作条件

计量泵头：SUS304、SUS316 环境温度： -30℃ ---90℃

计量阀： SUS304、SUS316 电机：二相、三相标准电机或防爆电机

阀球：二氧化硅、SUS304、SUS316、陶瓷、氧化锆功率：0.75KW 0.55KW

密封：聚四氟乙烯防护等级：IP54

JYZ系列液压隔膜式计量泵参数表

型号(MODE)

流量(L/H)

压力(Mpa)

柱塞直径（MM）

行程(MM)

泵速(MIN-1)

功率(KW)

进口口径(MM)

重量(KG)

JYZ 10/25

10

25

10

25

96

0.75

6

55

JYZ 10/20

10

20

0.55

JYZ 15/20

15

20

12

0.75

8

JYZ 15/16

15

16

0.55

JYZ 20/15

20

15

0.75

JYZ 20/12.5

20

12.5

0.55

JYZ 25/10

25

10

16

0.75

JYZ 25/8

25

8

0.55

JYZ 40/8

40

8

0.75

JYZ 40/6.3

40

6.3

0.55

10

JYZ 60/5

60

5

20

0.75

JYZ 60/4

60

4

0.55

JYZ 100/4

100

4

25

0.75

JYZ 100/1.6

100

1.6

0.55

JYZ 110/2.5

2.5

2.5

32

0.75

JYZ 110/1.6

1.6

1.6

0.55

JYZ 130/2.2

130

2.2

0.75

12

JYZ 130/1.6

130

1.6

0.55

JYZ 160/2

160

2

35

0.75

JYZ 160/1.3

160

1.3

0.55

JYZ 170/1.6

170

1.6

0.75

JYZ 170/1.6

170

1.6

0.55

JYZ 190/1.3

190

1.3

40

0.75

JYZ 190/1

190

1

0.55

JYZ 250/1.3

250

1.3

0.75

JYZ 250/1

250

1

0.55

泵头部位材质	工作条件
计量泵头：SUS304、SUS316	环境温度： -30℃ ---90℃
计量阀： SUS304、SUS316	电机：二相、三相标准电机或防爆电机
阀球：二氧化硅、SUS304、SUS316、陶瓷、氧化锆	功率：0.75KW 0.55KW
密封：聚四氟乙烯	防护等级：IP54

JYZ系列液压隔膜式计量泵参数表
型号(MODE)	流量(L/H)	压力(Mpa)	柱塞直径（MM）	行程(MM)	泵速(MIN-1)	功率(KW)	进口口径(MM)	重量(KG)
JYZ 10/25	10	25	10	25	96	0.75	6	55
JYZ 10/20	10	20	10			0.55	6
JYZ 15/20	15	20	12			0.75	8
JYZ 15/16	15	16				0.55
JYZ 20/15	20	15				0.75
JYZ 20/12.5	20	12.5				0.55
JYZ 25/10	25	10	16			0.75
JYZ 25/8	25	8				0.55
JYZ 40/8	40	8				0.75
JYZ 40/6.3	40	6.3				0.55	10
JYZ 60/5	60	5	20			0.75
JYZ 60/4	60	4	20			0.55
JYZ 100/4	100	4	25			0.75
JYZ 100/1.6	100	1.6	25			0.55
JYZ 110/2.5	2.5	2.5	32			0.75
JYZ 110/1.6	1.6	1.6				0.55
JYZ 130/2.2	130	2.2				0.75	12
JYZ 130/1.6	130	1.6				0.55
JYZ 160/2	160	2	35			0.75
JYZ 160/1.3	160	1.3				0.55
JYZ 170/1.6	170	1.6				0.75
JYZ 170/1.6	170	1.6				0.55
JYZ 190/1.3	190	1.3	40			0.75
JYZ 190/1	190	1				0.55
JYZ 250/1.3	250	1.3				0.75
JYZ 250/1	250	1				0.55
